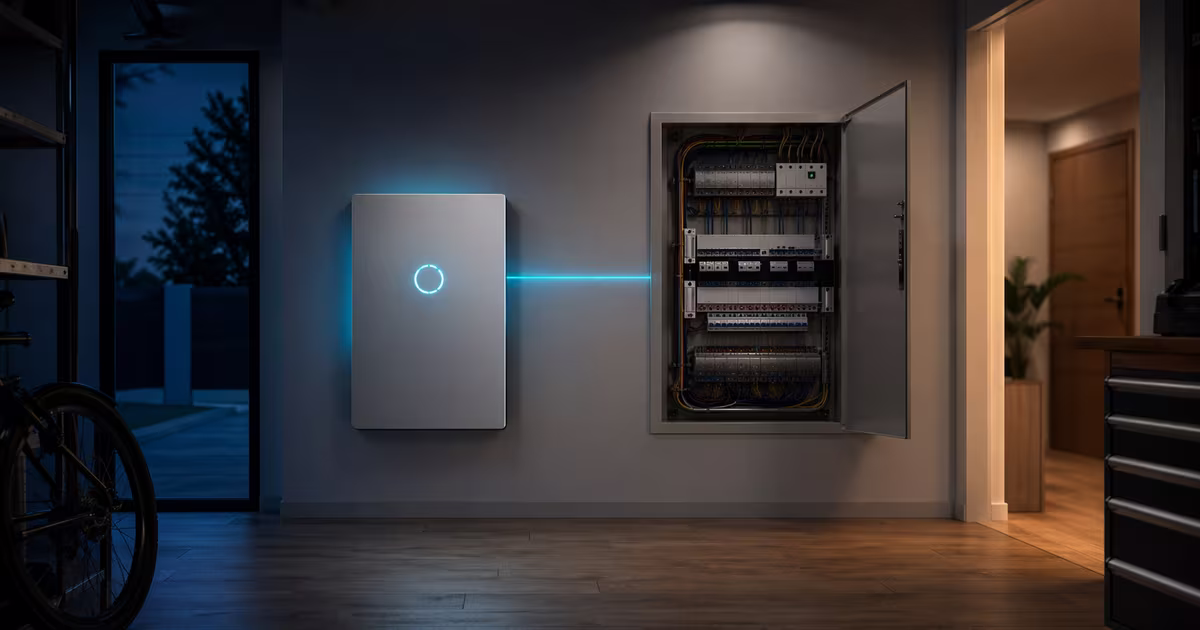

Masz fotowoltaikę od trzech lat, a teraz liczniki dwukierunkowe i net-billing zmieniły reguły gry. Nadwyżki z lata już nie zwracają się 1:1 w zimie – oddajesz je do sieci po niskiej cenie, a zimą odkupujesz po wysokiej. Odpowiedzią jest magazyn energii, który pozwala schować produkcję z dnia na wieczór i z lata na zimę. Tylko jak go dołożyć, skoro masz już falownik i nie chcesz go wyrzucać? Odpowiedzią jest uniwersalny magazyn energii ATMOCE M-ELV – urządzenie pracujące po stronie AC, które współpracuje z dowolnym falownikiem PV, niezależnie od producenta i technologii. Wyjaśnijmy, dlaczego to rzeczywiście działa.
DC-coupled vs AC-coupled – o co tu chodzi?
Domowe magazyny energii dzielą się na dwie klasy: DC-coupled (sprzęgnięte po stronie prądu stałego) i AC-coupled (sprzęgnięte po stronie prądu przemiennego). Różnica jest fundamentalna i decyduje o tym, czy magazyn da się dołożyć do istniejącej instalacji, czy wymaga przebudowy całego systemu.
W systemach DC-coupled magazyn podłącza się do tego samego falownika co panele – obaj korzystają ze wspólnej elektroniki konwertującej DC na AC. Plus: mniejsze straty energii (pojedyncza konwersja). Minus: zawsze potrzebny jest dedykowany falownik hybrydowy, który obsłuży i panele, i baterię. Jeśli masz klasyczny falownik sieciowy – trzeba go wymienić, a to koszt 8–15 tysięcy złotych plus cała praca elektryka.
W systemach AC-coupled magazyn ma własny wbudowany inwerter dwukierunkowy i podłącza się do instalacji elektrycznej po stronie 230/400 V AC – tak jak zmywarka albo pompa ciepła. Istniejąca fotowoltaika zostaje nietknięta. Magazyn sam decyduje, kiedy ładować się z nadwyżek, kiedy oddawać energię, a kiedy być trybem awaryjnym. To właśnie architektura AC-coupled stoi za magazynem M-ELV.
Jak ATMOCE realizuje uniwersalny magazyn energii
Sam magazyn M-ELV to połowa historii. Druga połowa to bramka MG-100 wraz z przekładnikami prądowymi CT – czyli czujnikami zaciskanymi wokół przewodów w rozdzielnicy głównej. Bramka mierzy w czasie rzeczywistym trzy strumienie energii: produkcję z PV, ładowanie/rozładowanie magazynu oraz zużycie przez dom. Na podstawie tych pomiarów algorytm decyduje, co robić z energią – bez żadnej komunikacji z Twoim falownikiem fotowoltaicznym.
Bramka MG-100 – serce systemu
MG-100 obsługuje do 90 urządzeń w instalacji, komunikuje się przez Wi-Fi, Ethernet, BLE, CAN i RS485. Do pomiarów używa do czterech przekładników CT – to pierścienie zaciskowe, które mierzą prąd bez przerywania obwodu. Cała instalacja sprowadza się do podłączenia bramki w rozdzielni i zaciśnięcia trzech CT (dla instalacji trójfazowej) na odpowiednich przewodach. Operacja dla elektryka to 45–60 minut. Nie trzeba ingerować w okablowanie DC od paneli.
Kierunki przepływu energii
System działa w prostej logice, którą widać na bieżąco w aplikacji ATMOZEN:
- Produkcja > zużycie + magazyn pełny → nadwyżka płynie do sieci (net-billing)
- Produkcja > zużycie + magazyn niepełny → nadwyżka ładuje magazyn
- Produkcja < zużycie + magazyn naładowany → dom korzysta z magazynu, sieć bez udziału
- Produkcja = 0 + magazyn naładowany + taryfa dynamiczna → ładowanie z sieci w tanich godzinach, rozładowanie w drogich
- Zanik sieci → moduł M-Backup w mniej niż 10 ms przełącza dom na zasilanie z baterii (domowe zasilanie awaryjne)
Dlaczego to naprawdę jest uniwersalny magazyn energii
Określenie „uniwersalny" to nie marketing, tylko konsekwencja architektury AC-coupled. Zobaczmy, jak M-ELV współpracuje z trzema najczęstszymi konfiguracjami istniejących instalacji PV w Polsce.
Z falownikiem sieciowym (on-grid)
To najczęstszy scenariusz – 7 na 10 domów w Polsce ma klasyczny falownik stringowy bez wbudowanego wejścia bateryjnego (Solis, Fronius, SMA, Huawei, SolarEdge, Growatt i dziesiątki innych). W tym przypadku M-ELV po prostu staje się drugim „uczestnikiem" domowej sieci 230/400 V – widzi, ile produkuje PV przez pomiary CT, i odpowiednio reaguje. Falownik pracuje po staremu, a magazyn pełni swoją funkcję niezależnie. Zero ingerencji w istniejącą instalację fotowoltaiczną.
Z falownikiem hybrydowym
Falowniki hybrydowe mają wbudowane wejście bateryjne, ale zwykle pod konkretnego producenta baterii. Jeśli Twój falownik hybrydowy wspiera tylko baterie marki X, a chcesz M-ELV – nic straconego. M-ELV podłącza się nadal po stronie AC i współpracuje równolegle. Hybrydowy falownik obsługuje własną funkcję ładowania (jeśli ma własną baterię), a M-ELV działa niezależnie jako dodatkowa pojemność. Można też w ogóle pominąć wejście bateryjne falownika i używać wyłącznie M-ELV.
Z mikrofalownikami
Mikrofalowniki – własne ATMOCE lub innych producentów (Enphase, Hoymiles, APsystems) – od razu produkują prąd AC, który trafia do sieci domowej. Dla M-ELV to ten sam układ co z klasycznym falownikiem sieciowym: bramka MG-100 mierzy przepływy przez CT i zarządza magazynem. Nie ma znaczenia, czy po stronie produkcji siedzi jeden falownik centralny, czy 20 mikrofalowników na dachu – AC to AC.
Plusy i minusy architektury AC-coupled
| Aspekt | AC-coupled (M-ELV) | DC-coupled (klasyczny) |
|---|---|---|
| Kompatybilność z istniejącą PV | Dowolny falownik | Tylko dedykowane hybrydowe |
| Koszt retrofitu | Tylko magazyn + bramka | Magazyn + wymiana falownika |
| Sprawność cyklu ładowania | 91–94% | 94–96% |
| Ingerencja w istniejącą instalację | Minimalna (rozdzielnica) | Pełna wymiana falownika |
| Tryb awaryjny (backup) | Moduł M-Backup < 10 ms | Wbudowany w falownik |
| Skalowalność pojemności | 7–126 kWh (modułowo) | Zależnie od falownika |
Jedyny realny minus AC-coupling to nieco niższa sprawność cyklu (91–94% vs 94–96% dla DC-coupled) – to koszt dodatkowej konwersji DC→AC→DC. W liczbach bezwzględnych przy magazynie 14 kWh pracującym codziennie oznacza to stratę ok. 140–180 kWh rocznie, czyli przy cenie 1,20 zł/kWh około 170–220 zł rocznie. Dla porównania: koszt wymiany klasycznego falownika na hybrydowy w scenariuszu DC-coupled to jednorazowo 8–15 tys. zł. Zwrot inwestycji w wymianę falownika trwałby 40–90 lat – całkowicie poza horyzontem życia sprzętu.
Kiedy uniwersalny magazyn AC-coupled ma sens?
Praktycznie zawsze, gdy spełniony jest co najmniej jeden z warunków:
- Masz już fotowoltaikę działającą od minimum roku i nie chcesz jej przebudowywać
- Nie masz PV, ale chcesz magazyn do pracy w taryfie dynamicznej / backupu – wtedy DC-coupled w ogóle nie ma sensu (brak paneli do sprzęgnięcia)
- Planujesz rozbudowę instalacji – chcesz zacząć od 7 kWh magazynu, potem dołożyć kolejne moduły bez wymiany żadnego sprzętu
- Masz nietypowy falownik – np. rzadziej spotykana marka, brak hybrydowej wersji na rynku polskim
- Chcesz niezależności producenckiej – M-ELV nie wiąże Cię z żadnym producentem paneli ani falowników
Co dokładnie instalator musi zrobić przy retrofit
Pełny retrofit M-ELV z bramką MG-100 w mieszkaniu / domu to zwykle 4–6 godzin pracy jednego instalatora, w tym:
- Ustawienie modułu M-ELV (pion lub posadzka, 73,5 kg na moduł 7 kWh)
- Podłączenie do rozdzielnicy (2–4 bezpieczniki nadprądowe)
- Montaż bramki MG-100 w rozdzielni
- Zaciśnięcie przekładników CT na przewodach (1 lub 3 w zależności od instalacji)
- Konfiguracja aplikacji ATMOZEN, kalibracja pomiarów
- Test trybu awaryjnego (M-Backup), szkolenie użytkownika
Przez większość tego czasu dom pracuje normalnie. Wyłączenie prądu obejmuje zwykle 30–60 minut podczas prac w rozdzielnicy. Istniejąca fotowoltaika nie jest w ogóle dotykana – falownik, panele, okablowanie DC zostają jak były.
Podsumowanie
„Uniwersalny magazyn energii" to nie slogan, tylko fizyczna konsekwencja wyboru architektury AC-coupled i bramki z pomiarami CT. ATMOCE M-ELV działa z dowolnym falownikiem PV (sieciowym, hybrydowym, mikrofalownikami) i dowolną konfiguracją paneli, bo komunikuje się z instalacją przez sieć elektryczną domu, a nie przez protokół producenta falownika. To największa zaleta dla właścicieli domów, którzy już mają fotowoltaikę – i kluczowy powód, dla którego retrofit magazynu w systemie ATMOCE jest prostszy, tańszy i szybszy niż większość alternatyw na rynku.
Najlepszy magazyn to taki, który nie wymusza decyzji wstecz. AC-coupled + pomiary CT = wolność wyboru dzisiaj i jutro.
